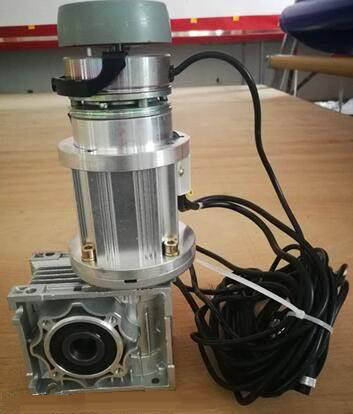

神鸿发快开门SEJ电机(控制箱)手册

发布时间:2020-10-08 03:32:32   作者:博亿电竞gta5   来源:www.hollymonthcare.com

深鸿发快速门SEJ电机(控制箱)说明书

c)此时的EPA和EPB对应机械限位开关的下限和上限;d)它们可以通过调节机械限位开关的行程直接使用。

神鸿发快开门SEJ电机(控制箱)说明书

f)此时门在最上面,S4在手动位置,P546应该是设定错误。此时应手动下移变频器,更改后再向上运行,然后确认变频器已包含在上下限位置,以后可随便提供。

神鸿发快递门

A)S4(二档转换开关)处于手动状态

d)再次按FWD/REV,门将被调整到上限。S4,点击自动,然后点击手动,记录当前编码器值作为上限位,并将其存储在P543中。显示“STU2”

a)雷达信号只有在自动时才有效;手动时,雷达信号无效一氧化碳。

b)输入P5.45=1,开始学习,显示STUO

该控制系统预设有超上限屏蔽功能。当没有超过上限的装置时,需要调整上限,让门稍微向上运行。然后,将S5短接至GND,并记录上限的位置。如果有超高限位装置,可以实现上电自动复位效果

2.调试编码器模式(P547=0工厂默认此模式)

e再次按FWD/REV,门将被调整到上限。S4按下自动,然后按下手动,记录当前编码器的值作为上限,并存储在P544中。学会完成F5.45=0

c)按FWD/REV将门调节到下限。S4按下自动,然后按下手动,记录下限位1000并将其存储在P542中,显示“STU1”

神鸿发快开门SEJ电机(控制箱)说明书

功效说明

1.确认SEJ汽车的电源。出厂值P210=7.0A(默认出厂值为1.5KW电机)应改为P210=4.8A(如果电机为1.1KW),P210=3.5A(如果电机为0.75KW)。需要注意的是,这是对电机过载的屏蔽作用。

b)光电屏蔽:门下降到P542 P549,屏蔽不动。如果需要光电屏蔽开门,可以连接雷达功能。

如果您的快卷门使用SEJ电机,遇到的问题不在本手册中,建议您联系深圳宏发自动门有限公司在线客服

3.调试机械限位开关模式

a)对于机械限位开关模式,P547变为1

b)机器应连接到机械限位开关的常闭触点

深圳宏发自动门有限公司快门、集合门、柔性大门大部使用的SEJ控制箱,是为了方便广大用户和安装师傅普及SEJ控制箱的一些操作知识。
